Magcopu 型番の説明　MGI

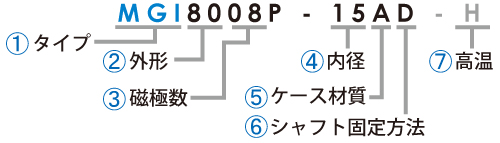

製品型番の説明 MGIシリーズ マグネットカップリング　イン・アウトタイプ

基本的な、型番は下記の通りです。下記の表より選択してください。



1.タイプ

MGI＝イン・アウトタイプ



2.外形・3.磁極数

MGI	外形(mm)	35	45	60	80	100	120
磁 極 数	8P=8極	−	○	○	○	○	○
	10P=10極	−	○	○	○	○	○
	12P=12極	◎	○	○	○	○	○

○は対応可　◎は標準在庫品

4.シャフト系・5.ケース材質

MGI	外形(mm)		35	45	60	80	100	120
磁 極 数	A	アルミ※1	20	15,20	15,20	20	20	20
	S	SUS304	-	15,20	15,20	20	20	20
	L	SUS316L	-	15,20	15,20	20	20	20

※1　ケース材質でアルミはアルマイトを行っております。



6.シャフト固定方法（ケース形状）

M＝セットビス　C＝クランプ式

7.高温対応（特注対応)

標準品は、温度の上限が６０度ですが、特注にて１５０度・２５０度にも対応した製品の製作が可能です。高温対応の場合は、同じ外径の製品よりも伝達トルクが下がります。お気軽にお問い合わせください。



※本サイト・カタログに記載した図およびイラストは、一部を省略したり抽象化して表現している場合があります。本サイト・カタログに記載した仕様・その他の内容について、技術改善の為予告なく変更することがあります。記載した測定データはマグネットカップリング単体での動作試験結果です。本製品に関するお問い合わせおよびサポート、カタログの記載については、国内限定とさせていただきます。
