Magcopu　型番の説明　MGC・MGD

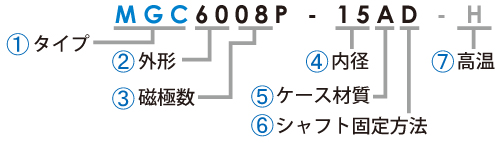

製品型番の説明

基本的な、型番は下記の通りです。下記の表より選択してください。



1.タイプ

MGC＝標準ディスクタイプ 　　MGD＝スラスト軽減ディスクタイプ



2.外形・3.磁極数

MGC	外形(mm)	30	35	45	60	65	100	150
磁 極 数	8極	−	○	○	○	○	−	○
	10極	−	−	−	−	−	○	−
	12極	○	−	−	−	−	−	−

MGD	外形(mm)	60	100	125	150
磁 極 数	8極	○	○	○	○

○は標準対応可

4.シャフト系・5.ケース材質

MGC	外形(mm)		30	35	45	60	65	100	150
ケース材質※1 シャフト径 (mm)	A	アルミ	−	−	−	15	15	20	35
		アルミ・金属	12	12	15	−	−	−	−
	W,P	樹脂	−	−	−	15	−	−	−
	S	SUS304	−	−	15	15	−	20	35
	L※2	SUS316L	−	−	−	−	−	−	−

MGD	外形(mm)		60	100	125	150
ケース材質※1 シャフト径 (mm)	A	アルミ	19	24	35	35
	S※2	SUS304	−	−	−	−
	L※2	SUS316L	−	−	−	−

※1　ケース材質でアルミはアルマイト、金属部はニッケルメッキコートを行っております。

※2　特注でステンレス(SUS304)のケースの製作も可能です。お問い合わせください。高真空での
　　　 場合はSUSケースを利用いたします。SUS316Lでの製作も可能です。



6.シャフト固定方法（ケース形状）

MGC	外形(mm)		30	35	45	60	65	100	150
固 定 方 法	D	Dカット	○	○	○	○	−	○	○
	M	セットビス	○	○	○	○	−	−	−
	L	締め込み方式	−	−	−	−	○	−	−
	C	クランプ	−	−	−	−	−	−	−

MGD	外形(mm)		60	100	125	150
固 定 方 法	C	クランプ	○	○	○	○



固定方法については、こちらをご覧下さい。・・・・取付方法詳細

7.高温対応（特注対応)

標準品は、温度の上限が６０度ですが、特注にて１５０度・２５０度にも対応した製品の製作が可能です。高温対応の場合は、同じ外径の製品よりも伝達トルクが下がります。お気軽にお問い合わせください。



※本サイト・カタログに記載した図およびイラストは、一部を省略したり抽象化して表現している場合があります。本サイト・カタログに記載した仕様・その他の内容について、技術改善の為予告なく変更することがあります。記載した測定データはマグネットカップリング単体での動作試験結果です。本製品に関するお問い合わせおよびサポート、カタログの記載については、国内限定とさせていただきます。
