Magcopu （マグネットカップリング　非接触）取付方法

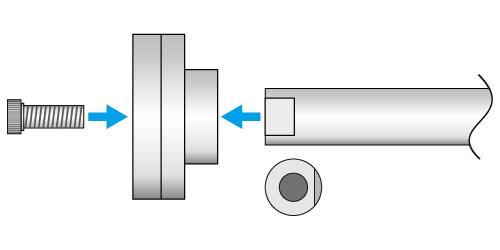

Ｄカット　（製品型番末尾　Ｄ）

シャフトにＤカットとネジ穴加工を行い、カップリングディスク面より、ボルトで固定を行います。



型番	推奨ボルトサイズ
MGC3012P-12AD,MGC3508P-12AD	M6
MGC4508P-15AD	M8
MGC6008P-15AD,MGC6008P-15WD,MGC6008P-15SD,MGC6008P-15PD	M8
MGC10010P-20SD,MGC10010P-20AD	M8
MGC15008P-35SD,MGC15008P-35AD	M10

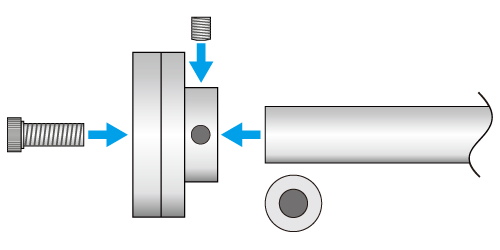

セットビス固定　（製品型番末尾　M）

シャフトにネジ穴加工を行い、カップリングディスク面より、ボルトで固定を行います。

また、カップリングの側面２ヶ所よりセットビス（止めネジ）で固定します。

カップリングに掛かるトルクが小さな場合は、セットビスのみでの固定も可能です。その場合中空のシャフトも利用可能です。



型番	推奨ボルトサイズ	セットビス（止めネジ）
MGC3012P-12AM	M6	M4
MGC3508P-12AM	M6	M4
MGC4508P-15AM	M8	M4
MGC4508P-15SM	M8	M5
MGC6008P-15SM	M8	M5 (3点)

クランプ式固定　（製品型番末尾　C）

製品のボルトを締め込み、 シャフトを固定します。

高トルクの製品はクランプで固定し、更にシャフトにネジ穴加工を行い、カップリングディスク面より、ボルトで固定を行います。



型番	推奨ボルトサイズ
MGD6008P-19AC	-
MGD10008P-24AC	M8
MGD12008P-35AC	M8・M10
MGD15008P-35AC	M8・M10

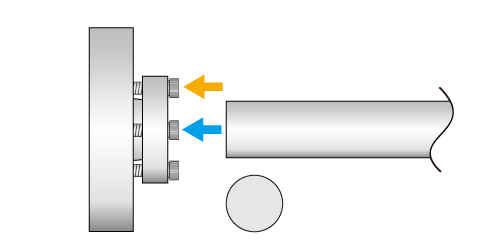

締め込み方式　（製品型番末尾　L）

製品についているボルト４本を締め付けることにより、カップリングの穴の内径が縮小して固定されます。よって、シャフトへの追加加工が不要で、中空のシャフトも利用できます。
